Kompaktzylinder, doppeltwirkend | SQ (Eco-Line)
Artikel filtern

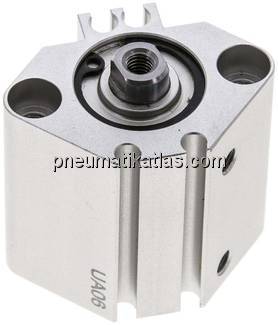

| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | Kolben Ø | L | M | N | O | Q | Reparatursätze | U | V | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 36,0 MM | 10 MM | 47 MM | 5,5 MM | M 5 | M 5 | 0,12 KG , 0,125 KG | M 5 | M 5 | 10 MM | 20 MM | 4,5 MM | 36 MM | 5,5 MM | 9 (7 tief) MM | 10,5 MM | SQ 20 REP | 18 MM | 36 MM | 31,5 MM | 7 MM | 8 MM | 35,5 MM |
Verfügbar
| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | J | Kolben Ø | L | M | N | O | Q | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

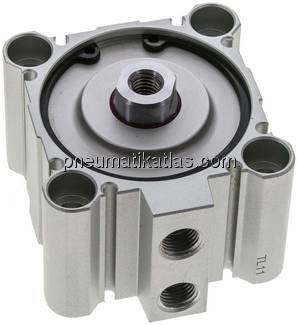

| 54,0 MM | 20 MM | 77 MM | 10,5 MM | G 1/4" | G 1/4" | 0,65 KG | M 10 | M 10 | 5 MM | 7,0 MM | 63 MM | 8,0 MM | 60 MM | 9,0 MM | 14 (10,5 tief) MM | 15,0 MM | SQ 63 REP | 46,0 MM | 15 MM | 17 MM |
Verfügbar
| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | J | Kolben Ø | L | M | N | O | Q | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75,0 MM | 30 MM | 117 MM | 13,0 MM | G 3/8" | G 3/8" | 2,2 KG | M 20 | M 20 | 15 MM | 6,5 MM | 100 MM | 12,0 MM | 94 MM | 11,0 MM | 17,5 (13,5 tief) MM | 23,0 MM | SQ 100 REP | 63,0 MM | 27 MM | 27 MM |
Verfügbar
| Gewicht | Kolben Ø |
|---|---|
| 0,0012 KG | 12 MM |

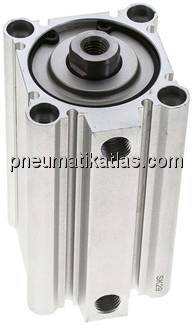

| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | J | Kolben Ø | L | M | N | O | Q | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 48,5 MM | 20 MM | 64 MM | 10,5 MM | G 1/4" | G 1/4" | 0,9 KG | M 10 | M 10 | 75 MM | 7,0 MM | 50 MM | 8,0 MM | 50 MM | 6,6 MM | 11 (8 tief) MM | 10,5 MM | SQ 50 REP | 40,5 MM | 15 MM | 17 MM |
Verfügbar

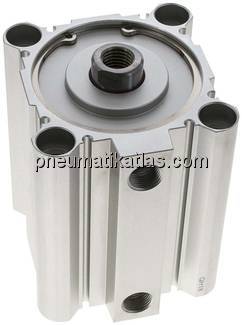

| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | J | Kolben Ø | L | M | N | O | Q | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63,5 MM | 25 MM | 98 MM | 12,5 MM | G 3/8" | G 3/8" | 1,9 KG | M 16 | M 16 | 70 MM | 6,0 MM | 80 MM | 10,0 MM | 77 MM | 11,0 MM | 17,5 (13,5 tief) MM | 16,0 MM | SQ 80 REP | 53,5 MM | 21 MM | 22 MM |
Verfügbar
| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | J | Kolben Ø | L | M | N | O | Q | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

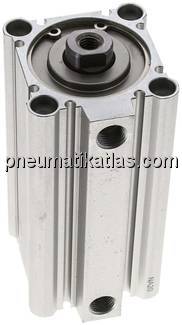

| 48,5 MM | 20 MM | 64 MM | 10,5 MM | G 1/4" | G 1/4" | 1 KG | M 10 | M 10 | 90 MM | 7,0 MM | 50 MM | 8,0 MM | 50 MM | 6,6 MM | 11 (8 tief) MM | 10,5 MM | SQ 50 REP | 40,5 MM | 15 MM | 17 MM |

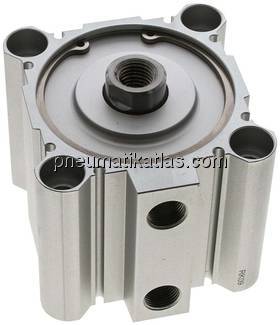

| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | J | Kolben Ø | L | M | N | O | Q | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

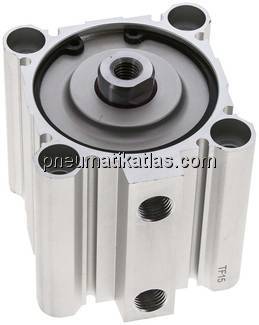

| 63,5 MM | 25 MM | 98 MM | 12,5 MM | G 3/8" | G 3/8" | 1,4 KG , 1,5 KG | M 16 | M 16 | 30 MM | 6,0 MM | 80 MM | 10,0 MM | 77 MM | 11,0 MM | 17,5 (13,5 tief) MM | 16,0 MM | SQ 80 REP | 53,5 MM | 21 MM | 22 MM |
Verfügbar
| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | Kolben Ø | L | M | N | O | Q | Reparatursätze | U | V | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 34,0 MM | 8 MM | 38 MM | 5,5 MM | M 5 | M 5 | 0,09 KG | M 4 | M 4 | 10 MM | 16 MM | 3,5 MM | 28 MM | 3,5 MM | 6,5 (3,5 tief) MM | 10,0 MM | SQ 16 REP | 15 MM | 29 MM | 30,5 MM | 8 MM | 6 MM | 29,5 MM |
Verfügbar

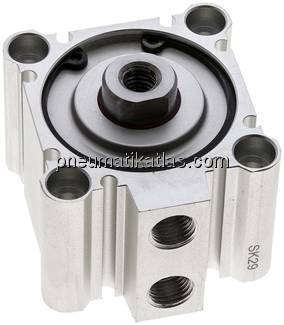

| A | D | E | F | G (Druckluftanschluss) | Gewicht | H (Kolbenstangengewinde) | Hub | J | Kolben Ø | L | M | N | O | Q | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 48,5 MM | 20 MM | 64 MM | 10,5 MM | G 1/4" | 0,43 KG | M 10 | 5 MM | 7,0 MM | 50 MM | 8,0 MM | 50 MM | 6,6 MM | 11 (8 tief) MM | 10,5 MM | SQ 50 REP | 40,5 MM | 15 MM | 17 MM |
Verfügbar

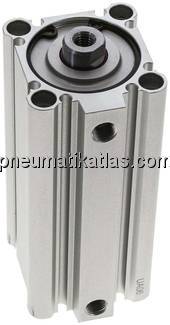

| A | D | E | F | G (Druckluftanschluss) | Gewicht | H (Kolbenstangengewinde) | Hub | J | Kolben Ø | L | M | N | O | Q | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 46,5 MM | 16 MM | 52 MM | 8,0 MM | G 1/8" | 0,6 KG | M 8 | 80 MM | 5,0 MM | 40 MM | 7,0 MM | 40 MM | 5,5 MM | 9 (7 tief) MM | 11,0 MM | SQ 40 REP | 39,5 MM | 13 MM | 14 MM |
Verfügbar
| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | J | Kolben Ø | L | M | N | O | Q | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75,0 MM | 30 MM | 117 MM | 13,0 MM | G 3/8" | G 3/8" | 2,3 KG | M 20 | M 20 | 20 MM | 6,5 MM | 100 MM | 12,0 MM | 94 MM | 11,0 MM | 17,5 (13,5 tief) MM | 23,0 MM | SQ 100 REP | 63,0 MM | 27 MM | 27 MM |
Verfügbar
| Gewicht | Kolben Ø |
|---|---|
| 0,0032 KG | 40 MM |
| A | D | E | F | G (Druckluftanschluss) | Gewicht | H (Kolbenstangengewinde) | Hub | J | Kolben Ø | L | M | N | O | Q | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40,0 MM | 16 MM | 45 MM | 7,5 MM | G 1/8" | 0,55 KG | M 8 | 90 MM | 4,5 MM | 32 MM | 7,0 MM | 34 MM | 5,5 MM | 9 (7 tief) MM | 10,5 MM | SQ 32 REP | 33,0 MM | 13 MM | 14 MM |
Verfügbar

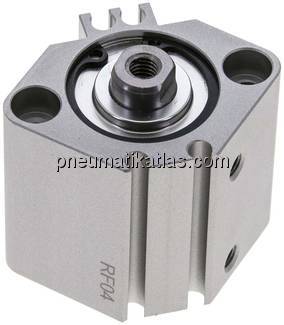

| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | Kolben Ø | L | M | N | O | Q | Reparatursätze | U | V | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 37,5 MM | 12 MM | 52 MM | 5,5 MM | M 5 | M 5 | 0,16 KG | M 6 | M 6 | 10 MM | 25 MM | 5,0 MM | 40 MM | 5,5 MM | 9 (7 tief) MM | 11,0 MM | SQ 25 REP | 21 MM | 40 MM | 32,5 MM | 12 MM | 10 MM | 40,5 MM |
| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | Kolben Ø | L | M | N | O | Q | Reparatursätze | U | V | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

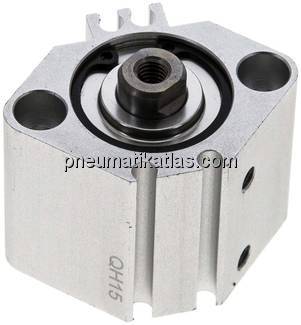

| 37,5 MM | 12 MM | 52 MM | 5,5 MM | M 5 | M 5 | 0,14 KG , 0,145 KG | M 6 | M 6 | 5 MM | 25 MM | 5,0 MM | 40 MM | 5,5 MM | 9 (7 tief) MM | 11,0 MM | SQ 25 REP | 21 MM | 40 MM | 32,5 MM | 12 MM | 10 MM | 40,5 MM |
Bedingt verfügbar - nur noch in geringer Stückzahl verfügbar
| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | Kolben Ø | L | M | N | O | Q | Reparatursätze | U | V | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

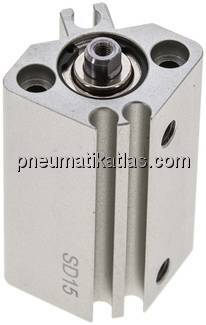

| 31,5 MM | 6 MM | 33 MM | 6,5 MM | M 5 | M 5 | 0,075 KG , 0,08 KG | M 3 | M 3 | 20 MM | 12 MM | 3,5 MM | 22 MM | 3,5 MM | 6,5 (3,5 tief) MM | 11,0 MM | SQ 12 REP | 14 MM | 25 MM | 28,0 MM | 6 MM | 5 MM | 27,5 MM |
| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | Kolben Ø | L | M | N | O | Q | Reparatursätze | U | V | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

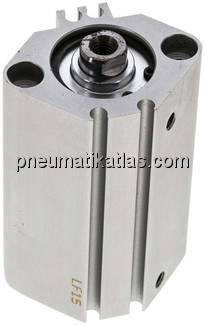

| 37,5 MM | 12 MM | 52 MM | 5,5 MM | M 5 | M 5 | 0,27 KG | M 6 | M 6 | 45 MM | 25 MM | 5,0 MM | 40 MM | 5,5 MM | 9 (7 tief) MM | 11,0 MM | SQ 25 REP | 21 MM | 40 MM | 32,5 MM | 12 MM | 10 MM | 40,5 MM |
Verfügbar
| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | Kolben Ø | L | M | N | O | Q | Reparatursätze | U | V | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

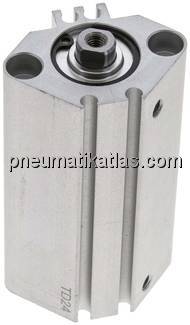

| 36,0 MM | 10 MM | 47 MM | 5,5 MM | M 5 | M 5 | 0,23 KG | M 5 | M 5 | 50 MM | 20 MM | 4,5 MM | 36 MM | 5,5 MM | 9 (7 tief) MM | 10,5 MM | SQ 20 REP | 18 MM | 36 MM | 31,5 MM | 7 MM | 8 MM | 35,5 MM |
| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | J | Kolben Ø | L | M | N | O | Q | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

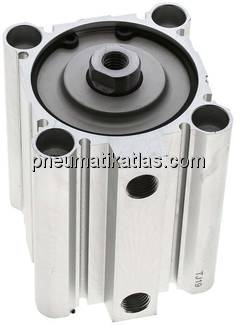

| 54,0 MM | 20 MM | 77 MM | 10,5 MM | G 1/4" | G 1/4" | 1 KG | M 10 | M 10 | 50 MM | 7,0 MM | 63 MM | 8,0 MM | 60 MM | 9,0 MM | 14 (10,5 tief) MM | 15,0 MM | SQ 63 REP | 46,0 MM | 15 MM | 17 MM |
Verfügbar
| A | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangengewinde) | Hub | J | Kolben Ø | L | M | N | O | Q | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 54,0 MM | 20 MM | 77 MM | 10,5 MM | G 1/4" | G 1/4" | 0,85 KG | M 10 | M 10 | 30 MM | 7,0 MM | 63 MM | 8,0 MM | 60 MM | 9,0 MM | 14 (10,5 tief) MM | 15,0 MM | SQ 63 REP | 46,0 MM | 15 MM | 17 MM |
Verfügbar
| A | D | E | F | G (Druckluftanschluss) | Gewicht | H (Kolbenstangengewinde) | Hub | J | Kolben Ø | L | M | N | O | Q | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40,0 MM | 16 MM | 45 MM | 7,5 MM | G 1/8" | 0,46 KG | M 8 | 70 MM | 4,5 MM | 32 MM | 7,0 MM | 34 MM | 5,5 MM | 9 (7 tief) MM | 10,5 MM | SQ 32 REP | 33,0 MM | 13 MM | 14 MM |
Verfügbar
| A | D | E | F | G (Druckluftanschluss) | Gewicht | H (Kolbenstangengewinde) | Hub | Kolben Ø | L | M | N | O | Q | Reparatursätze | U | V | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 31,5 MM | 6 MM | 33 MM | 6,5 MM | M 5 | 0,085 KG | M 3 | 25 MM | 12 MM | 3,5 MM | 22 MM | 3,5 MM | 6,5 (3,5 tief) MM | 11,0 MM | SQ 12 REP | 14 MM | 25 MM | 28,0 MM | 6 MM | 5 MM | 27,5 MM |
Verfügbar
| Gewicht | Kolben Ø |
|---|---|
| 0,0027 KG | 32 MM |
