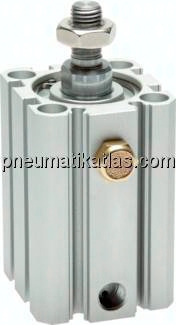

Kompaktzylinder, einfachwirkend | ISO 21287 (Eco-Line)
Artikel filtern
| AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KF | KF (Kolbenstangen-Innengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 MM | 12 MM | Standard | 16 MM | 14 MM | 53,0 MM | 2,5 MM | G 1/8" | G 1/8" | 0,41 KG | 15 MM | M 8 | M 8 | 40 MM | 5 MM | 16,5 MM | 9,5 MM | M 6 | SFS 40 REP | 38,0 MM | 7 MM | 45 MM | 52 MM | 0 MM |
Verfügbar
| A | AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KK | KK (Kolbenstangen-Außengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | 16 MM | 12 MM | Kolbenstange mit Außengewinde | 16 MM | 14 MM | 53,0 MM | 2,5 MM | G 1/8" | G 1/8" | 0,48 KG | 25 MM | M 10 x 1,25 | M 10x1,25 | 40 MM | 5 MM | 16,5 MM | 9,5 MM | M 6 | SFS 40 REP | 38,0 MM | 7 MM | 45 MM | 52 MM | 0 MM |
Verfügbar
| A | AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KK | KK (Kolbenstangen-Außengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 MM | 20 MM | 16 MM | Kolbenstange mit Außengewinde | 20 MM | 17 MM | 63,0 MM | 2,5 MM | G 1/8" | G 1/8" | 0,6 KG | 15 MM | M 12 x 1,25 | M 12x1,25 | 50 MM | 5 MM | 16,0 MM | 10,5 MM | M 8 | SFS 50 REP | 46,5 MM | 8 MM | 45 MM | 53 MM | 4 MM |
Verfügbar
| AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KF | KF (Kolbenstangen-Innengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 MM | 12 MM | Standard | 16 MM | 14 MM | 53,0 MM | 2,5 MM | G 1/8" | G 1/8" | 0,37 KG | 10 MM | M 8 | M 8 | 40 MM | 5 MM | 16,5 MM | 9,5 MM | M 6 | SFS 40 REP | 38,0 MM | 7 MM | 45 MM | 52 MM | 0 MM |
Verfügbar
| A | AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KK | KK (Kolbenstangen-Außengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | 16 MM | 12 MM | Kolbenstange mit Außengewinde | 16 MM | 14 MM | 45,5 MM | 2,5 MM | G 1/8" | G 1/8" | 0,36 KG | 20 MM | M 10 x 1,25 | M 10x1,25 | 32 MM | 5 MM | 15,5 MM | 8,0 MM | M 6 | SFS 32 REP | 32,5 MM | 7 MM | 44 MM | 51 MM | 0 MM |
Verfügbar
| AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KF | KF (Kolbenstangen-Innengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 MM | 10 MM | Standard | 15 MM | 10 MM | 40,0 MM | 0 MM | M 5 | M 5 | 0,22 KG | 20 MM | M 6 | M 6 | 25 MM | 5 MM | 17,5 MM | 5,5 MM | M 5 | SFS 25 REP | 26,0 MM | 6 MM | 39 MM | 45 MM | 0 MM |
Verfügbar
| A | AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KK | KK (Kolbenstangen-Außengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | 16 MM | 12 MM | Kolbenstange mit Außengewinde | 16 MM | 14 MM | 45,5 MM | 2,5 MM | G 1/8" | G 1/8" | 0,3 KG | 5 MM | M 10 x 1,25 | M 10x1,25 | 32 MM | 5 MM | 15,5 MM | 8,0 MM | M 6 | SFS 32 REP | 32,5 MM | 7 MM | 44 MM | 51 MM | 0 MM |
Verfügbar
| A | AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KK | KK (Kolbenstangen-Außengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | 16 MM | 12 MM | Kolbenstange mit Außengewinde | 16 MM | 14 MM | 53,0 MM | 2,5 MM | G 1/8" | G 1/8" | 0,41 KG | 10 MM | M 10 x 1,25 | M 10x1,25 | 40 MM | 5 MM | 16,5 MM | 9,5 MM | M 6 | SFS 40 REP | 38,0 MM | 7 MM | 45 MM | 52 MM | 0 MM |
Verfügbar
| AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KF | KF (Kolbenstangen-Innengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 MM | 16 MM | Standard | 20 MM | 17 MM | 63,0 MM | 2,5 MM | G 1/8" | G 1/8" | 0,6 KG | 15 MM | M 10 | M 10 | 50 MM | 5 MM | 16,0 MM | 10,5 MM | M 8 | SFS 50 REP | 46,5 MM | 8 MM | 45 MM | 53 MM | 4 MM |
Verfügbar
| AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KF | KF (Kolbenstangen-Innengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 MM | 12 MM | Standard | 16 MM | 14 MM | 53,0 MM | 2,5 MM | G 1/8" | G 1/8" | 0,43 KG | 20 MM | M 8 | M 8 | 40 MM | 5 MM | 16,5 MM | 9,5 MM | M 6 | SFS 40 REP | 38,0 MM | 7 MM | 45 MM | 52 MM | 0 MM |
Verfügbar
| A | AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KK | KK (Kolbenstangen-Außengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 MM | 20 MM | 16 MM | Kolbenstange mit Außengewinde | 20 MM | 17 MM | 74,0 MM | 3,5 MM | G 1/8" | G 1/8" | 0,85 KG | 15 MM | M 12 x 1,25 | M 12x1,25 | 63 MM | 5 MM | 17,0 MM | 11,5 MM | M 8 | SFS 63 REP | 56,5 MM | 8 MM | 49 MM | 57 MM | 5 MM |
Verfügbar
| A | AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KK | KK (Kolbenstangen-Außengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 MM | 20 MM | 16 MM | Kolbenstange mit Außengewinde | 20 MM | 17 MM | 63,0 MM | 2,5 MM | G 1/8" | G 1/8" | 0,55 KG | 5 MM | M 12 x 1,25 | M 12x1,25 | 50 MM | 5 MM | 16,0 MM | 10,5 MM | M 8 | SFS 50 REP | 46,5 MM | 8 MM | 45 MM | 53 MM | 4 MM |
Verfügbar
| AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KF | KF (Kolbenstangen-Innengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 MM | 12 MM | Standard | 16 MM | 14 MM | 53,0 MM | 2,5 MM | G 1/8" | G 1/8" | 0,46 KG , 0,47 KG | 25 MM | M 8 | M 8 | 40 MM | 5 MM | 16,5 MM | 9,5 MM | M 6 | SFS 40 REP | 38,0 MM | 7 MM | 45 MM | 52 MM | 0 MM |
Verfügbar
| A | AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KK | KK (Kolbenstangen-Außengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 MM | 10 MM | 10 MM | Kolbenstange mit Außengewinde | 15 MM | 8 MM | 36,0 MM | 0 MM | M 5 | M 5 | 0,185 KG | 15 MM | M 8 | M 8 | 20 MM | 5 MM | 15,5 MM | 5,5 MM | M 5 | SFS 20 REP | 22,0 MM | 6 MM | 37 MM | 43 MM | 3 MM |
Verfügbar
| A | AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KK | KK (Kolbenstangen-Außengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 MM | 20 MM | 16 MM | Kolbenstange mit Außengewinde | 20 MM | 17 MM | 74,0 MM | 3,5 MM | G 1/8" | G 1/8" | 0,9 KG | 20 MM | M 12 x 1,25 | M 12x1,25 | 63 MM | 5 MM | 17,0 MM | 11,5 MM | M 8 | SFS 63 REP | 56,5 MM | 8 MM | 49 MM | 57 MM | 5 MM |
Verfügbar
| AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KF | KF (Kolbenstangen-Innengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 MM | 16 MM | Standard | 20 MM | 17 MM | 74,0 MM | 3,5 MM | G 1/8" | G 1/8" | 0,75 KG | 10 MM | M 10 | M 10 | 63 MM | 5 MM | 17,0 MM | 11,5 MM | M 8 | SFS 63 REP | 56,5 MM | 8 MM | 49 MM | 57 MM | 5 MM |
Verfügbar
| AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KF | KF (Kolbenstangen-Innengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 MM | 10 MM | Standard | 15 MM | 8 MM | 36,0 MM | 0 MM | M 5 | M 5 | 0,2 KG | 25 MM | M 6 | M 6 | 20 MM | 5 MM | 15,5 MM | 5,5 MM | M 5 | SFS 20 REP | 22,0 MM | 6 MM | 37 MM | 43 MM | 3 MM |
Verfügbar
| A | AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KK | KK (Kolbenstangen-Außengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 MM | 12 MM | 10 MM | Kolbenstange mit Außengewinde | 15 MM | 10 MM | 40,0 MM | 0 MM | M 5 | M 5 | 0,19 KG | 5 MM | M 8 | M 8 | 25 MM | 5 MM | 17,5 MM | 5,5 MM | M 5 | SFS 25 REP | 26,0 MM | 6 MM | 39 MM | 45 MM | 0 MM |
Verfügbar
| A | AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KK | KK (Kolbenstangen-Außengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 MM | 10 MM | 10 MM | Kolbenstange mit Außengewinde | 15 MM | 8 MM | 36,0 MM | 0 MM | M 5 | M 5 | 0,2 KG | 20 MM | M 8 | M 8 | 20 MM | 5 MM | 15,5 MM | 5,5 MM | M 5 | SFS 20 REP | 22,0 MM | 6 MM | 37 MM | 43 MM | 3 MM |
Verfügbar
| AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KF | KF (Kolbenstangen-Innengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 MM | 12 MM | Standard | 16 MM | 14 MM | 45,5 MM | 2,5 MM | G 1/8" | G 1/8" | 0,34 KG | 20 MM | M 8 | M 8 | 32 MM | 5 MM | 15,5 MM | 8,0 MM | M 6 | SFS 32 REP | 32,5 MM | 7 MM | 44 MM | 51 MM | 0 MM |
Verfügbar
| AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KF | KF (Kolbenstangen-Innengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 MM | 12 MM | Standard | 16 MM | 14 MM | 53,0 MM | 2,5 MM | G 1/8" | G 1/8" | 0,34 KG | 5 MM | M 8 | M 8 | 40 MM | 5 MM | 16,5 MM | 9,5 MM | M 6 | SFS 40 REP | 38,0 MM | 7 MM | 45 MM | 52 MM | 0 MM |
Verfügbar
| A | AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KK | KK (Kolbenstangen-Außengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 MM | 20 MM | 16 MM | Kolbenstange mit Außengewinde | 20 MM | 17 MM | 63,0 MM | 2,5 MM | G 1/8" | G 1/8" | 0,65 KG | 20 MM | M 12 x 1,25 | M 12x1,25 | 50 MM | 5 MM | 16,0 MM | 10,5 MM | M 8 | SFS 50 REP | 46,5 MM | 8 MM | 45 MM | 53 MM | 4 MM |
Verfügbar
| AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KF | KF (Kolbenstangen-Innengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 MM | 10 MM | Standard | 15 MM | 10 MM | 40,0 MM | 0 MM | M 5 | M 5 | 0,24 KG | 25 MM | M 6 | M 6 | 25 MM | 5 MM | 17,5 MM | 5,5 MM | M 5 | SFS 25 REP | 26,0 MM | 6 MM | 39 MM | 45 MM | 0 MM |
Verfügbar
| A | AD | AF | Ausführung | BG | CH | E | E1 | G | G (Druckluftanschluss) | Gewicht | Hub | KK | KK (Kolbenstangen-Außengewinde) | Kolben Ø | LA | PL1 | PL2 | RT | Reparatursätze | TG | WH | ZA | ZB | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 MM | 20 MM | 16 MM | Kolbenstange mit Außengewinde | 20 MM | 17 MM | 63,0 MM | 2,5 MM | G 1/8" | G 1/8" | 0,6 KG | 10 MM | M 12 x 1,25 | M 12x1,25 | 50 MM | 5 MM | 16,0 MM | 10,5 MM | M 8 | SFS 50 REP | 46,5 MM | 8 MM | 45 MM | 53 MM | 4 MM |
Verfügbar
