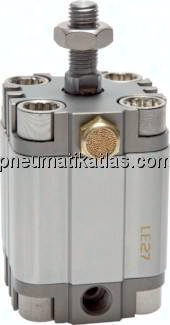

Kompaktzylinder, einfachwirkend | UNITOP (Eco-Line)
Artikel filtern
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | Hub | J | Kolben Ø | L | M | N | O | Q | R | Reparatursätze | S (Kolbenstangen-Außengewinde) | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50,5 MM | Kolbenstange mit Außengewinde | 12 MM | 50 MM | 8 MM | G 1/8" | G 1/8" | 0,42 KG | 15 MM | 52,0 MM | 32 MM | 6,0 MM | 32 MM | M 6 | 6 MM | 22 MM | 20 MM | SES 32 REP | M 10x1,25 | 44,5 MM | 14 MM | 10 MM | M 10 x 1,25 |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangen-Innengewinde) | Hub | J | Kolben Ø | L | M | N | O | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 42,5 MM | Standard | 6 MM | 29 MM | 7 MM | M 5 | M 5 | 0,1 KG | M 3 | M 3 | 5 MM | 30,0 MM | 12 MM | 4,5 MM | 18 MM | M 4 | 6 MM | SES 12 REP | 38,0 MM | 8 MM | 5 MM |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | Hub | J | Kolben Ø | L | M | N | O | Q | R | Reparatursätze | S (Kolbenstangen-Außengewinde) | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 57,5 MM | Kolbenstange mit Außengewinde | 16 MM | 87 MM | 8 MM | G 1/8" | G 1/8" | 1,2 KG | 15 MM | 91,0 MM | 63 MM | 7,5 MM | 62 MM | M 10 | 8 MM | 24 MM | 22 MM | SES 63 REP | M 12x1,25 | 50,0 MM | 16 MM | 13 MM | M 12 x 1,25 |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | Hub | J | Kolben Ø | L | M | N | O | Q | R | Reparatursätze | S (Kolbenstangen-Außengewinde) | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 45,0 MM | Kolbenstange mit Außengewinde | 10 MM | 40 MM | 7 MM | M 5 | M 5 | 0,28 KG | 25 MM | 41,5 MM | 25 MM | 5,5 MM | 26 MM | M 5 | 6 MM | 22 MM | 20 MM | SES 25 REP | M 10x1,25 | 39,5 MM | 12 MM | 8 MM | M 10 x 1,25 |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | Hub | J | Kolben Ø | L | M | N | O | Q | R | Reparatursätze | S (Kolbenstangen-Außengewinde) | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 53,0 MM | Kolbenstange mit Außengewinde | 16 MM | 68 MM | 8 MM | G 1/8" | G 1/8" | 0,75 KG | 15 MM | 71,0 MM | 50 MM | 7,5 MM | 50 MM | M 8 | 6 MM | 24 MM | 22 MM | SES 50 REP | M 12x1,25 | 45,5 MM | 16 MM | 13 MM | M 12 x 1,25 |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | Hub | J | Kolben Ø | L | M | N | O | Q | R | Reparatursätze | S (Kolbenstangen-Außengewinde) | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 42,5 MM | Kolbenstange mit Außengewinde | 6 MM | 29 MM | 7 MM | M 5 | M 5 | 0,15 KG | 25 MM | 30,0 MM | 12 MM | 4,5 MM | 18 MM | M 4 | 6 MM | 16 MM | 14 MM | SES 12 REP | M 6 | 38,0 MM | 8 MM | 5 MM | M 6 |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangen-Innengewinde) | Hub | J | Kolben Ø | L | M | N | O | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 57,5 MM | Standard | 16 MM | 87 MM | 8 MM | G 1/8" | G 1/8" | 1,1 KG | M 8 | M 8 | 10 MM | 91,0 MM | 63 MM | 7,5 MM | 62 MM | M 10 | 8 MM | SES 63 REP | 50,0 MM | 16 MM | 13 MM |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangen-Innengewinde) | Hub | J | Kolben Ø | L | M | N | O | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 42,5 MM | Standard | 10 MM | 36 MM | 7 MM | M 5 | M 5 | 0,22 KG | M 5 | M 5 | 25 MM | 37,5 MM | 20 MM | 4,5 MM | 22 MM | M 5 | 6 MM | SES 20 REP | 38,0 MM | 12 MM | 8 MM |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangen-Innengewinde) | Hub | J | Kolben Ø | L | M | N | O | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 42,5 MM | Standard | 6 MM | 29 MM | 7 MM | M 5 | M 5 | 0,115 KG | M 3 | M 3 | 10 MM | 30,0 MM | 12 MM | 4,5 MM | 18 MM | M 4 | 6 MM | SES 12 REP | 38,0 MM | 8 MM | 5 MM |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangen-Innengewinde) | Hub | J | Kolben Ø | L | M | N | O | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52,0 MM | Standard | 12 MM | 60 MM | 8 MM | G 1/8" | G 1/8" | 0,6 KG | M 6 | M 6 | 25 MM | 62,5 MM | 40 MM | 6,5 MM | 42 MM | M 6 | 6 MM | SES 40 REP | 45,5 MM | 14 MM | 10 MM |
Verfügbar
| Ausführung | Gewicht | Kolben Ø |
|---|---|---|
| Reparatursatz | 0,0029 KG | 25 MM |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangen-Innengewinde) | Hub | J | Kolben Ø | L | M | N | O | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 42,5 MM | Standard | 8 MM | 29 MM | 7 MM | M 5 | M 5 | 0,13 KG | M 4 | M 4 | 20 MM | 30,0 MM | 16 MM | 4,5 MM | 18 MM | M 4 | 6 MM | SES 16 REP | 38,0 MM | 10 MM | 6 MM |
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | Hub | J | Kolben Ø | L | M | N | O | Q | R | Reparatursätze | S (Kolbenstangen-Außengewinde) | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 42,5 MM | Kolbenstange mit Außengewinde | 10 MM | 36 MM | 7 MM | M 5 | M 5 | 0,23 KG | 20 MM | 37,5 MM | 20 MM | 4,5 MM | 22 MM | M 5 | 6 MM | 22 MM | 20 MM | SES 20 REP | M 10x1,25 | 38,0 MM | 12 MM | 8 MM | M 10 x 1,25 |
Verfügbar
| Ausführung | Gewicht | Kolben Ø |
|---|---|---|
| Reparatursatz | 0,0047 KG | 32 MM |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | Hub | J | Kolben Ø | L | M | N | O | Q | R | Reparatursätze | S (Kolbenstangen-Außengewinde) | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52,0 MM | Kolbenstange mit Außengewinde | 12 MM | 60 MM | 8 MM | G 1/8" | G 1/8" | 0,55 KG | 15 MM | 62,5 MM | 40 MM | 6,5 MM | 42 MM | M 6 | 6 MM | 22 MM | 20 MM | SES 40 REP | M 10x1,25 | 45,5 MM | 14 MM | 10 MM | M 10 x 1,25 |
Verfügbar
| Ausführung | Gewicht | Kolben Ø |
|---|---|---|
| Reparatursatz | 0,0019 KG | 16 MM |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | Hub | J | Kolben Ø | L | M | N | O | Q | R | Reparatursätze | S (Kolbenstangen-Außengewinde) | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52,0 MM | Kolbenstange mit Außengewinde | 12 MM | 60 MM | 8 MM | G 1/8" | G 1/8" | 0,5 KG | 5 MM | 62,5 MM | 40 MM | 6,5 MM | 42 MM | M 6 | 6 MM | 22 MM | 20 MM | SES 40 REP | M 10x1,25 | 45,5 MM | 14 MM | 10 MM | M 10 x 1,25 |
Verfügbar
| Ausführung | Gewicht | Kolben Ø |
|---|---|---|
| Reparatursatz | 0,0086 KG | 50 MM |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangen-Innengewinde) | Hub | J | Kolben Ø | L | M | N | O | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52,0 MM | Standard | 12 MM | 60 MM | 8 MM | G 1/8" | G 1/8" | 0,6 KG | M 6 | M 6 | 20 MM | 62,5 MM | 40 MM | 6,5 MM | 42 MM | M 6 | 6 MM | SES 40 REP | 45,5 MM | 14 MM | 10 MM |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | Hub | J | Kolben Ø | L | M | N | O | Q | R | Reparatursätze | S (Kolbenstangen-Außengewinde) | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 53,0 MM | Kolbenstange mit Außengewinde | 16 MM | 68 MM | 8 MM | G 1/8" | G 1/8" | 0,75 KG | 20 MM | 71,0 MM | 50 MM | 7,5 MM | 50 MM | M 8 | 6 MM | 24 MM | 22 MM | SES 50 REP | M 12x1,25 | 45,5 MM | 16 MM | 13 MM | M 12 x 1,25 |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangen-Innengewinde) | Hub | J | Kolben Ø | L | M | N | O | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 42,5 MM | Standard | 8 MM | 29 MM | 7 MM | M 5 | M 5 | 0,125 KG | M 4 | M 4 | 15 MM | 30,0 MM | 16 MM | 4,5 MM | 18 MM | M 4 | 6 MM | SES 16 REP | 38,0 MM | 10 MM | 6 MM |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | Hub | J | Kolben Ø | L | M | N | O | Q | R | Reparatursätze | S (Kolbenstangen-Außengewinde) | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50,5 MM | Kolbenstange mit Außengewinde | 12 MM | 50 MM | 8 MM | G 1/8" | G 1/8" | 0,47 KG | 25 MM | 52,0 MM | 32 MM | 6,0 MM | 32 MM | M 6 | 6 MM | 22 MM | 20 MM | SES 32 REP | M 10x1,25 | 44,5 MM | 14 MM | 10 MM | M 10 x 1,25 |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | H | H (Kolbenstangen-Innengewinde) | Hub | J | Kolben Ø | L | M | N | O | Reparatursätze | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50,5 MM | Standard | 12 MM | 50 MM | 8 MM | G 1/8" | G 1/8" | 0,43 KG | M 6 | M 6 | 20 MM | 52,0 MM | 32 MM | 6,0 MM | 32 MM | M 6 | 6 MM | SES 32 REP | 44,5 MM | 14 MM | 10 MM |
Verfügbar
| A | Ausführung | D | E | F | G | G (Druckluftanschluss) | Gewicht | Hub | J | Kolben Ø | L | M | N | O | Q | R | Reparatursätze | S (Kolbenstangen-Außengewinde) | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 42,5 MM | Kolbenstange mit Außengewinde | 8 MM | 29 MM | 7 MM | M 5 | M 5 | 0,125 KG | 10 MM | 30,0 MM | 16 MM | 4,5 MM | 18 MM | M 4 | 6 MM | 20 MM | 18 MM | SES 16 REP | M 8 | 38,0 MM | 10 MM | 6 MM | M 8 |
Verfügbar
