Rundzylinder, doppeltwirkend | ISO 6432 (Eco-Line)
Artikel filtern
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

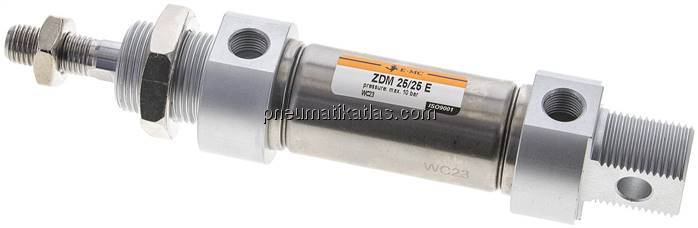

| M 10 x 1,25 | M 10x1,25 | Standard | M 22x1,5 | 8 MM | 16 MM | 8 MM | 22 MM | 104 MM | 0,27 KG | 25 MM | 25 MM | 22 MM | 137 MM | 12 MM | 65 MM | G 1/8" | G 1/8" | 10 MM | M 22 x 1,5 | 34,0 MM | 28 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 10 x 1,25 | M 10x1,25 | Standard | M 22x1,5 | 8 MM | 16 MM | 8 MM | 22 MM | 104 MM | 0,43 KG | 160 MM | 25 MM | 22 MM | 137 MM | 12 MM | 65 MM | G 1/8" | G 1/8" | 10 MM | M 22 x 1,5 | 34,0 MM | 28 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 6 | M 6 | Standard | M 16x1,5 | 5 MM | 12 MM | 6 MM | 16 MM | 82 MM | 0,135 KG , 0,165 KG | 100 MM | 16 MM | 17 MM | 111 MM | 9 MM | 56 MM | M 5 | M 5 | 6 MM | M 16 x 1,5 | 21,8 MM | 22 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 8 | M 8 | einstellbare Endlagendämpfung | M 22x1,5 | 6 MM | 16 MM | 8 MM | 20 MM | 95 MM | 0,26 KG , 0,27 KG | 100 MM | 20 MM | 20 MM | 126 MM | 12 MM | 62 MM | G 1/8" | G 1/8" | 8 MM | M 22 x 1,5 | 29,0 MM | 24 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

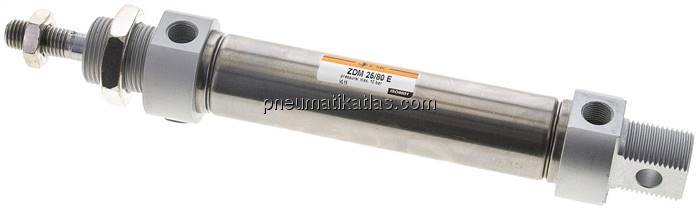

| M 10 x 1,25 | M 10x1,25 | Standard | M 22x1,5 | 8 MM | 16 MM | 8 MM | 22 MM | 104 MM | 0,34 KG | 80 MM | 25 MM | 22 MM | 137 MM | 12 MM | 65 MM | G 1/8" | G 1/8" | 10 MM | M 22 x 1,5 | 34,0 MM | 28 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 6 | M 6 | Standard | M 16x1,5 | 5 MM | 12 MM | 6 MM | 16 MM | 82 MM | 0,125 KG | 40 MM | 16 MM | 17 MM | 111 MM | 9 MM | 56 MM | M 5 | M 5 | 6 MM | M 16 x 1,5 | 21,8 MM | 22 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 8 | M 8 | einstellbare Endlagendämpfung | M 22x1,5 | 6 MM | 16 MM | 8 MM | 20 MM | 95 MM | 0,37 KG , 0,38 KG | 250 MM | 20 MM | 20 MM | 126 MM | 12 MM | 62 MM | G 1/8" | G 1/8" | 8 MM | M 22 x 1,5 | 29,0 MM | 24 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 10 x 1,25 | M 10x1,25 | Standard | M 22x1,5 | 8 MM | 16 MM | 8 MM | 22 MM | 104 MM | 0,5 KG | 250 MM | 25 MM | 22 MM | 137 MM | 12 MM | 65 MM | G 1/8" | G 1/8" | 10 MM | M 22 x 1,5 | 34,0 MM | 28 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

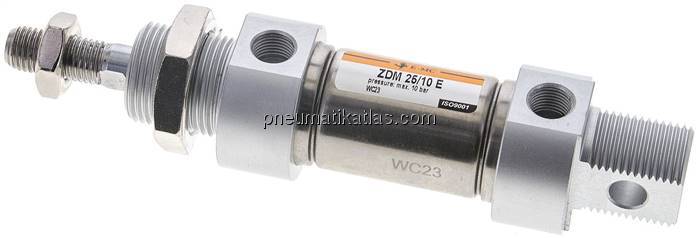

| M 10 x 1,25 | M 10x1,25 | Standard | M 22x1,5 | 8 MM | 16 MM | 8 MM | 22 MM | 104 MM | 0,25 KG | 10 MM | 25 MM | 22 MM | 137 MM | 12 MM | 65 MM | G 1/8" | G 1/8" | 10 MM | M 22 x 1,5 | 34,0 MM | 28 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 6 | M 6 | Standard | M 16x1,5 | 5 MM | 12 MM | 6 MM | 16 MM | 82 MM | 0,24 KG | 250 MM | 16 MM | 17 MM | 111 MM | 9 MM | 56 MM | M 5 | M 5 | 6 MM | M 16 x 1,5 | 21,8 MM | 22 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 10 x 1,25 | M 10x1,25 | einstellbare Endlagendämpfung | M 22x1,5 | 8 MM | 16 MM | 8 MM | 22 MM | 104 MM | 0,34 KG | 80 MM | 25 MM | 22 MM | 137 MM | 12 MM | 65 MM | G 1/8" | G 1/8" | 10 MM | M 22 x 1,5 | 34,0 MM | 28 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 10 x 1,25 | M 10x1,25 | einstellbare Endlagendämpfung | M 22x1,5 | 8 MM | 16 MM | 8 MM | 22 MM | 104 MM | 0,29 KG | 40 MM | 25 MM | 22 MM | 137 MM | 12 MM | 65 MM | G 1/8" | G 1/8" | 10 MM | M 22 x 1,5 | 34,0 MM | 28 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

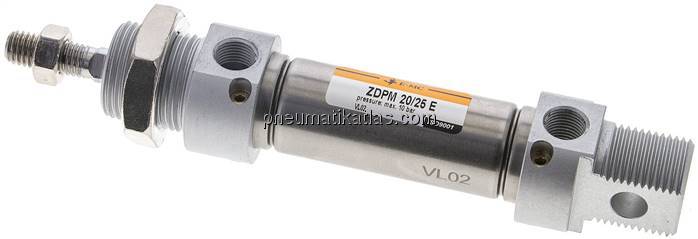

| M 8 | M 8 | einstellbare Endlagendämpfung | M 22x1,5 | 6 MM | 16 MM | 8 MM | 20 MM | 95 MM | 0,195 KG | 25 MM | 20 MM | 20 MM | 126 MM | 12 MM | 62 MM | G 1/8" | G 1/8" | 8 MM | M 22 x 1,5 | 29,0 MM | 24 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 8 | M 8 | einstellbare Endlagendämpfung | M 22x1,5 | 6 MM | 16 MM | 8 MM | 20 MM | 95 MM | 0,28 KG , 0,29 KG | 125 MM | 20 MM | 20 MM | 126 MM | 12 MM | 62 MM | G 1/8" | G 1/8" | 8 MM | M 22 x 1,5 | 29,0 MM | 24 MM |
Bedingt verfügbar - nur noch in geringer Stückzahl verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 10 x 1,25 | M 10x1,25 | einstellbare Endlagendämpfung | M 22x1,5 | 8 MM | 16 MM | 8 MM | 22 MM | 104 MM | 0,6 KG | 320 MM | 25 MM | 22 MM | 137 MM | 12 MM | 65 MM | G 1/8" | G 1/8" | 10 MM | M 22 x 1,5 | 34,0 MM | 28 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 10 x 1,25 | M 10x1,25 | einstellbare Endlagendämpfung | M 22x1,5 | 8 MM | 16 MM | 8 MM | 22 MM | 104 MM | 0,36 KG | 100 MM | 25 MM | 22 MM | 137 MM | 12 MM | 65 MM | G 1/8" | G 1/8" | 10 MM | M 22 x 1,5 | 34,0 MM | 28 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

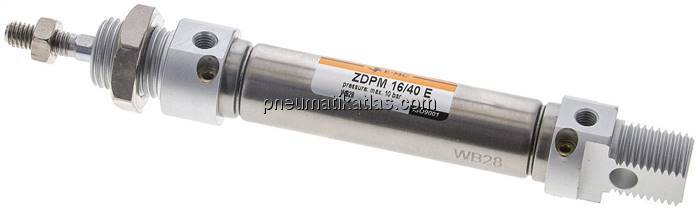

| M 6 | M 6 | einstellbare Endlagendämpfung | M 16x1,5 | 5 MM | 12 MM | 6 MM | 16 MM | 82 MM | 0,12 KG | 40 MM | 16 MM | 17 MM | 111 MM | 9 MM | 56 MM | M 5 | M 5 | 6 MM | M 16 x 1,5 | 21,8 MM | 22 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 6 | M 6 | einstellbare Endlagendämpfung | M 16x1,5 | 5 MM | 12 MM | 6 MM | 16 MM | 82 MM | 0,2 KG , 0,195 KG | 160 MM | 16 MM | 17 MM | 111 MM | 9 MM | 56 MM | M 5 | M 5 | 6 MM | M 16 x 1,5 | 21,8 MM | 22 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 6 | M 6 | Standard | M 16x1,5 | 5 MM | 12 MM | 6 MM | 16 MM | 82 MM | 0,11 KG , 0,105 KG | 10 MM | 16 MM | 17 MM | 111 MM | 9 MM | 56 MM | M 5 | M 5 | 6 MM | M 16 x 1,5 | 21,8 MM | 22 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 6 | M 6 | einstellbare Endlagendämpfung | M 16x1,5 | 5 MM | 12 MM | 6 MM | 16 MM | 82 MM | 0,145 KG | 80 MM | 16 MM | 17 MM | 111 MM | 9 MM | 56 MM | M 5 | M 5 | 6 MM | M 16 x 1,5 | 21,8 MM | 22 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

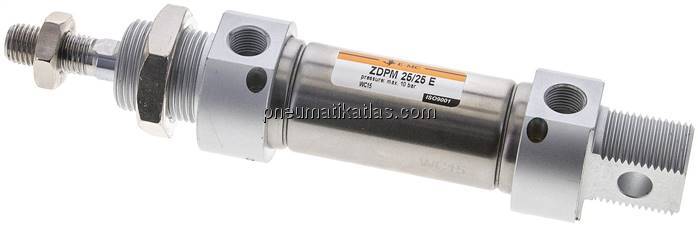

| M 10 x 1,25 | M 10x1,25 | einstellbare Endlagendämpfung | M 22x1,5 | 8 MM | 16 MM | 8 MM | 22 MM | 104 MM | 0,27 KG | 25 MM | 25 MM | 22 MM | 137 MM | 12 MM | 65 MM | G 1/8" | G 1/8" | 10 MM | M 22 x 1,5 | 34,0 MM | 28 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 8 | M 8 | einstellbare Endlagendämpfung | M 22x1,5 | 6 MM | 16 MM | 8 MM | 20 MM | 95 MM | 0,18 KG , 0,185 KG | 10 MM | 20 MM | 20 MM | 126 MM | 12 MM | 62 MM | G 1/8" | G 1/8" | 8 MM | M 22 x 1,5 | 29,0 MM | 24 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 10 x 1,25 | M 10x1,25 | Standard | M 22x1,5 | 8 MM | 16 MM | 8 MM | 22 MM | 104 MM | 0,46 KG | 200 MM | 25 MM | 22 MM | 137 MM | 12 MM | 65 MM | G 1/8" | G 1/8" | 10 MM | M 22 x 1,5 | 34,0 MM | 28 MM |
Verfügbar
| A | A (Kolbenstangengewinde) | Ausführung | B (Befestigungsgewinde) | CH | D | E | F | G | Gewicht | Hub | Kolben Ø | L | M | N | P | R | R (Druckluftanschluss) | a1 | b | c | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

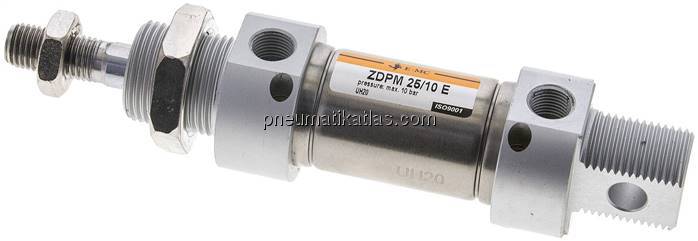

| M 10 x 1,25 | M 10x1,25 | einstellbare Endlagendämpfung | M 22x1,5 | 8 MM | 16 MM | 8 MM | 22 MM | 104 MM | 0,25 KG | 10 MM | 25 MM | 22 MM | 137 MM | 12 MM | 65 MM | G 1/8" | G 1/8" | 10 MM | M 22 x 1,5 | 34,0 MM | 28 MM |
Verfügbar
